便携式直流充电桩模拟测试分析仪PEV7002E

斯康达便携式直流充电桩模拟测试分析仪PEV7002E，配合系统软件可满足国标规定的互操作性规范测试、通信协议一致性测试功能。主要应用于新安装直流充电桩、维修后充电桩、升级改型后充电桩的各项性能测试、通信协议测试。

分析仪具有精度高、体积小、重量轻，便于携带等特点，可满足实验室及现场等多种场合现场检定与性能测试。

◆ 产品特点

01.具有桩端信号电压，电流，CC1，CAN，辅助电源，异常同步信号等引出端子，可接入其他测试仪器对桩端信号测试及测试查验

02.具有充电时序测试接口，可接入 K1K2 继电器前端电压，枪反馈 S 信号，急停桩端信号

03.内部集成电池电压模拟器，电压范围 0-1000V，用于充电桩启动时序流程测试

04.绝缘反接模块：可满足对充电机绝缘和反接测试，测试电压接入范围0V～1000V，绝缘电阻调整范围10kΩ～610kΩ，步进5kΩ

05.控制导引电压限值测试项目，控制导引线路符合《GB/T 18487.1-2015 电动汽车传导充电系统第 1 部分：通用要求》中控制导引电路原理规定，内置 K5、K6 开关状态模拟功能，内置 R4 电阻仿真模块，电阻调整范围 400 Ω～5000 Ω，步进 1 Ω

06.具有对直流充电桩电压、电流、辅助电源电压、CC1、CC2电压量测功能

07.具有 10 寸高清液晶触摸屏，方便用户触摸操作

◆ 产品应用

便携式直流充电桩模拟测试分析仪PEV7002E(图1)

◆ 选购信息

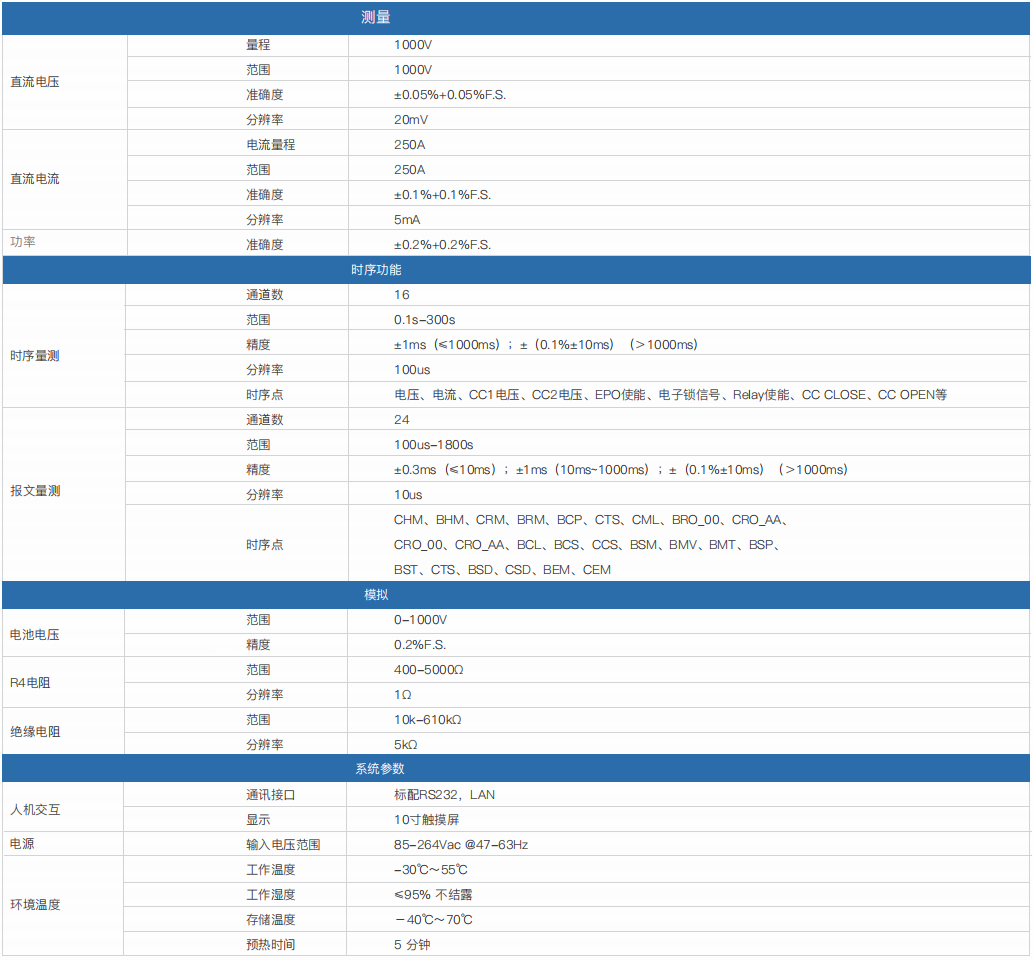

◆ 技术参数

便携式直流充电桩模拟测试分析仪PEV7002E(图1)
