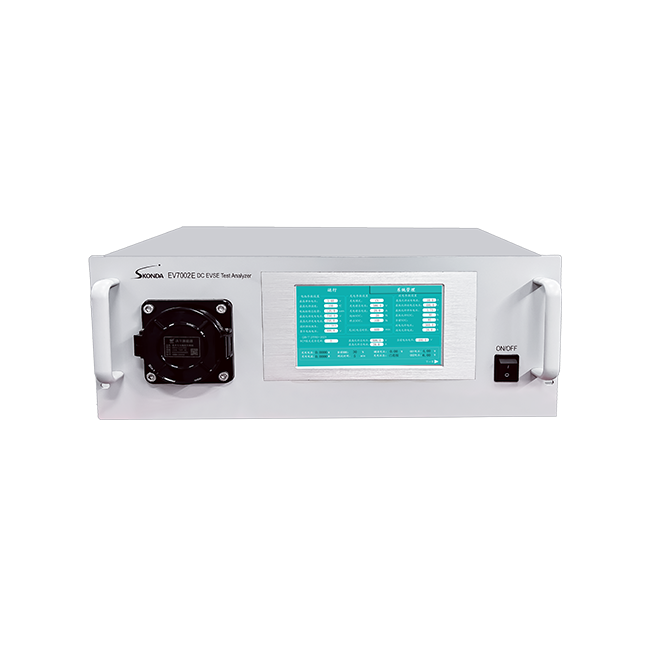

直流充电桩测试分析仪系列产品，可模拟直流电动汽车电池管理系统，内部集成控制引导线路、直流电压电流采样、充电异常模拟、时序量测、通讯控制、触屏显示等模块；支持修改充电过程中BMS端的各种参数，支持故障模拟测试，配合测试系统可进行国标直流充电桩的互操性和协议一致性测试，可加速推进国标直流充电桩产品合规化。
产品特点

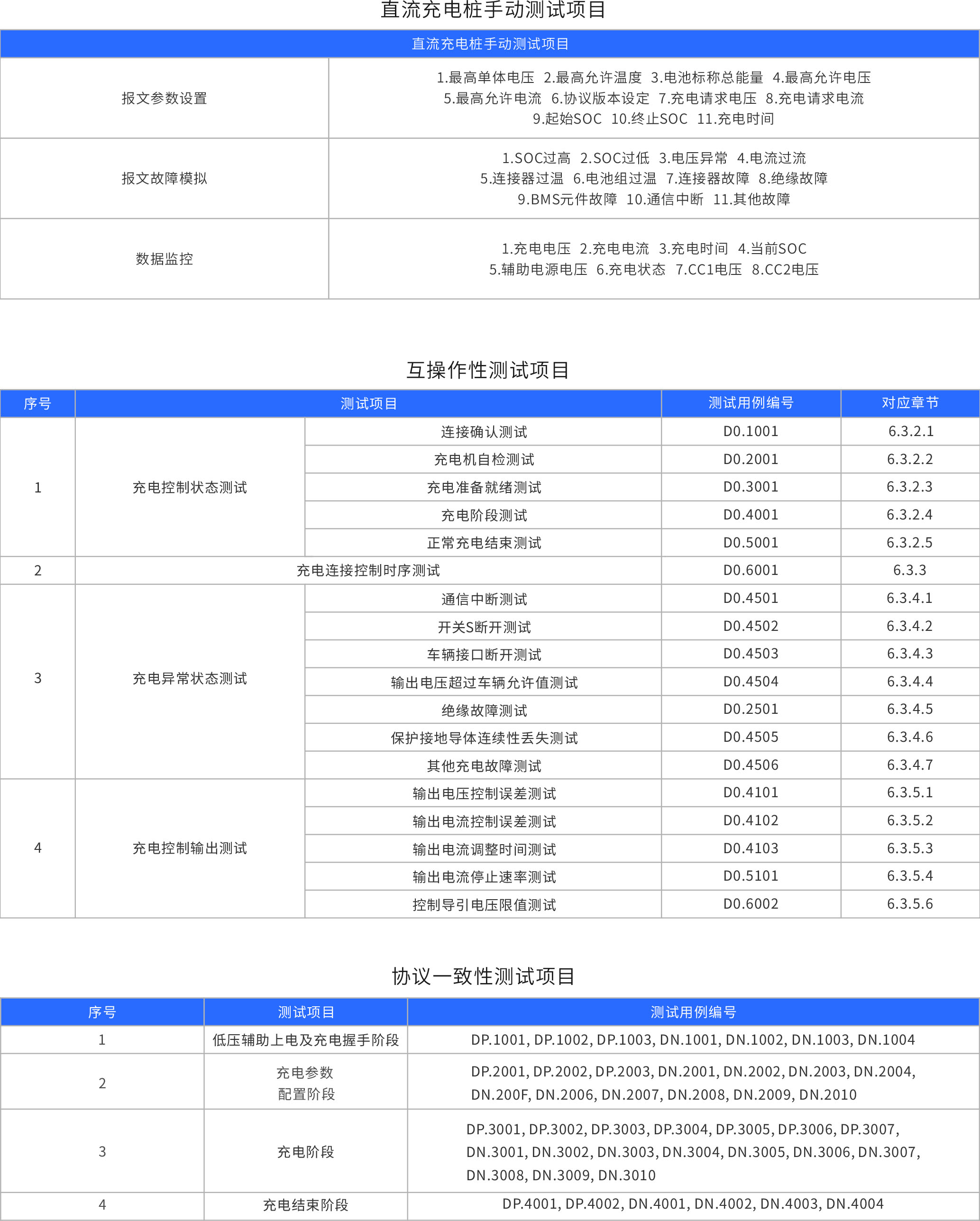

• 内置《GB/T34657.1-2017》关于供电设备部分所述的互操性测试例以及《GB/T34658-2017》所述的通信协议一致性测试充电机测试例，配合测试系统可完成相关测试。
• 多种型号供选择：可支持快充、超充直流充电桩测试，最大电压1200V，最大电流1000A。
• 多种充电协议支持：如GB/T 27930-2011，GB/T 27930-2015，GB/T 27930-2023，V2G(草案V3.1)等。
• 接口故障模拟：可硬件模拟PE断针，车辆接口断开，报文模拟连接器过温、电池组过温、连接器故障、元件故障等故障测试。
• BMS参数模拟：需求电压、电流、SOC、充电时长等多种充电参数可设置，简单易用。
• 丰富扩展接口：控制导引检测点、同步信号、PE等信号全部引出连接端子，可以外接示波器等检测设备，监控测试过程中实际充电桩状态。
• 支持多种通讯接口(选配)：支持GPIB、RS232、LAN等通讯接口，支持SCPI命令，可远程操作控制。
• 外置负载接口：可根据实际测试需要，配合外挂负载测试充电桩带载特性。
• 高清触摸屏设计：7英寸电阻式触摸屏，操作流畅。
产品应用

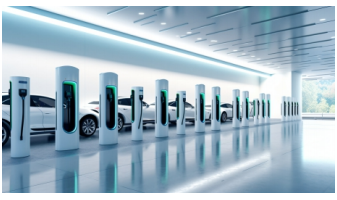

• 本产品可应用于直流充电桩产品的在线调试、生产线检测、现场验证等场景。

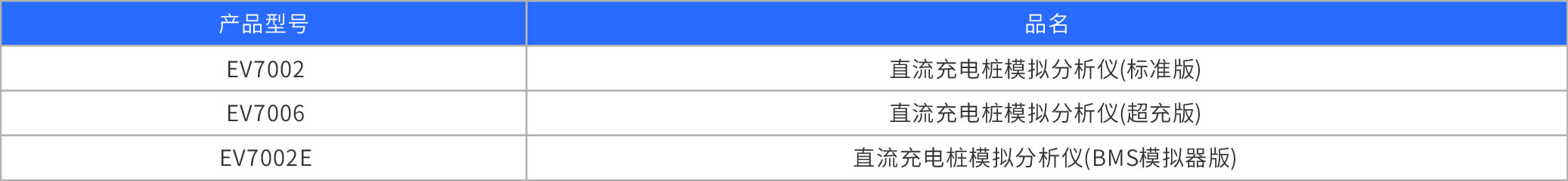

选购信息

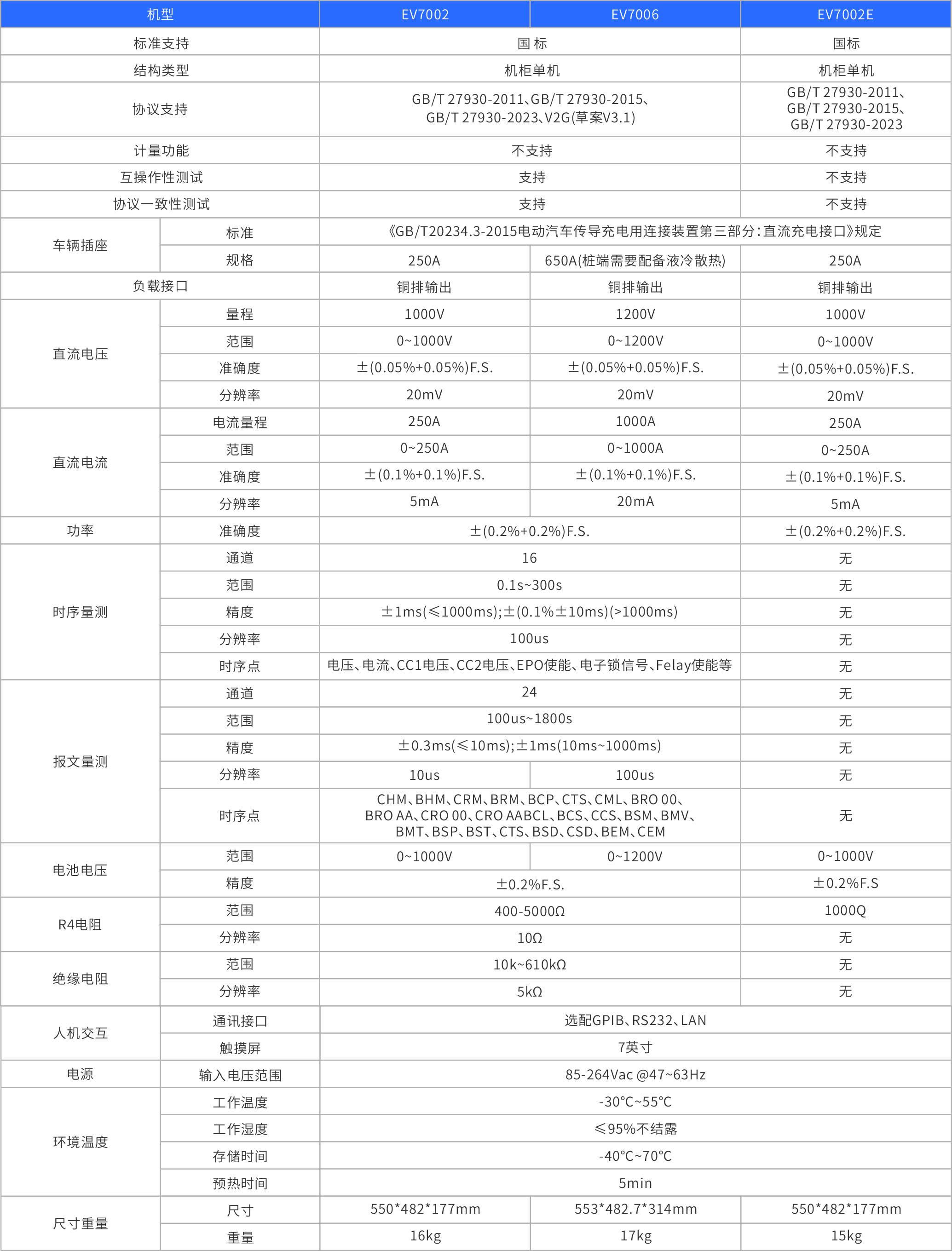

技术参数
| 产品名称 | 类型 | 大小 | 更新时间 | 下载 |
| 直流充电桩测试分析仪 | 751.85 KB | 2025.09.24 |  |
