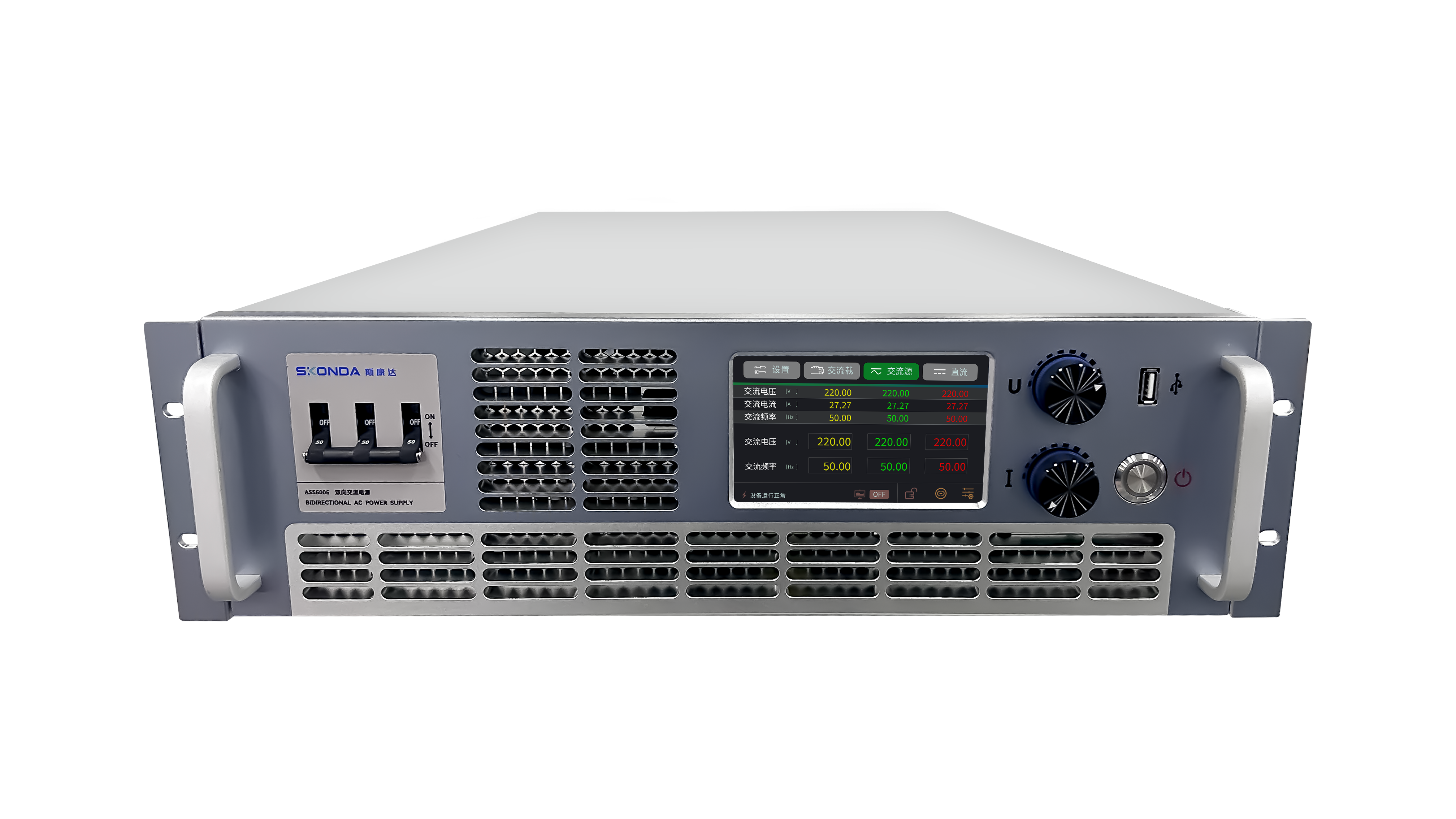

AS56000E系列产品代表了新一代的可编程，全四象限电网模拟器，同时还可作为四象限功率放大器，适用于各 类并网产品的测试。例如PCS，储能系统，微电网等。采用碳化硅(SiC)技术，提供专业的孤岛测试模式，用户可设定有功，无功功率参数，模拟电网非线性负载。 AS56000E系列具备能量回收功能，提供100%电流吸收能力，并经由设备回馈到电网，节省了用电和散热成本。
AS56000E系列回馈式电网模拟器采用高功率密度设计，在3U的体积内功率可达15kVA，电压可达320VL-N。适用于交流输入的电子类产品测试输入源。全面的保护机制让用户使用起来更加安全。配备RS232通讯接口，可选配GPIB, LAN等通讯接口，让本产品可整合用于各种测试系统。
功率范围：6kVA-18kVA
支持单相最大10kVA输出
输出相电压范围：0-320V
输出频率：40-70HZ
高精度测量功能
采用碳化硅技术
可作能馈式电网模拟器，全四象限运行
采用DSP数字化技术，控制精确，保证输出高质量输出波形
输出状态下调节电压及频率
测量功能：电压，电流，频率，有功功率，无功功率
在线监测功能：输出状态下监控IGBT温度，变压器温度，风机转速，输入电压等参数
掉电记忆功能
风机转速根据温度自动调整，降低噪音
配备RS232通讯接口，可选配GPIB, LAN通讯接口
AS56000E系列回馈式电网模拟器,适用于交流输入的电子类产品测试输入源。全面的保护机制让用户使用起来更加安全。配备RS232通讯接口，可选配GPIB, LAN等通讯接口，让本产品可整合用于各种测试系统。
产品型号 | 电压 | 电流 | 功率 |
AS56006E | 0-320V | 45A | 6kVA |
AS56012E | 0-320V | 90A | 12kVA |
AS56018E | 0-320V | 135A | 18kVA |
机型 | AS56006E | AS56012E | AS56018E |
输出相位 | 单相 | 单相/两相 | 单相/两相/三相 |
功率 | 6kVA | 12kVA | 18kVA |
电压范围 | 0-320V | 0-320V | 0-320V |
电压分辨率 | 0.01V | 0.01V | 0.01V |
电压精度 | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. |
电压失真度 | THD＜1%（线性负载） | THD＜1%（线性负载） | THD＜1%（线性负载） |
输入调整率 | ≤0.05% | ≤0.05% | ≤0.05% |
负载调整率 | 0.20% | 0.20% | 0.20% |
电流 | |||
有效值 | 45A | 90A | 135A |
频率 | |||
范围 | 16～150Hz | 16～150Hz | 16～150Hz |
分辨率 | 0.01Hz | 0.01Hz | 0.01Hz |
精度 | 0.05% | 0.05% | 0.05% |
输入规格 | |||
电压范围 | 176～264V，1φ | 176～264V，1φ 304～456V，3φ | 176～264V，1φ 304～456V，3φ |
频率范围 | 45～65Hz | 45～65Hz | 45～65Hz |
量测 | |||
电压 | |||
范围 | 0~320V | 0~320V | 0~320V |
分辨率 | 35mV | 35mV | 35mV |
精度（rms） | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. |
电流 | |||
分辨率 | 3.5mA | 5mA | 5mA |
精度 | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. |
频率 | |||
范围 | 16~150HZ | 16~150HZ | 16~150HZ |
分辨率 | 0.01Hz | 0.01Hz | 0.01Hz |
精度 | 0.1%+2 count | 0.1%+2 count | 0.1%+2 count |
通用参数 | |||
效率 | 92% | 92% | 92% |
操作温度 | 0～40 ℃ | 0～40 ℃ | 0～40 ℃ |
存放温度 | -40～+85 ℃ | -40～+85 ℃ | -40～+85 ℃ |
尺寸(mm) | 440mm*683mm*131mm | 440mm*683mm*131mm | 440mm*683mm*131mm |
