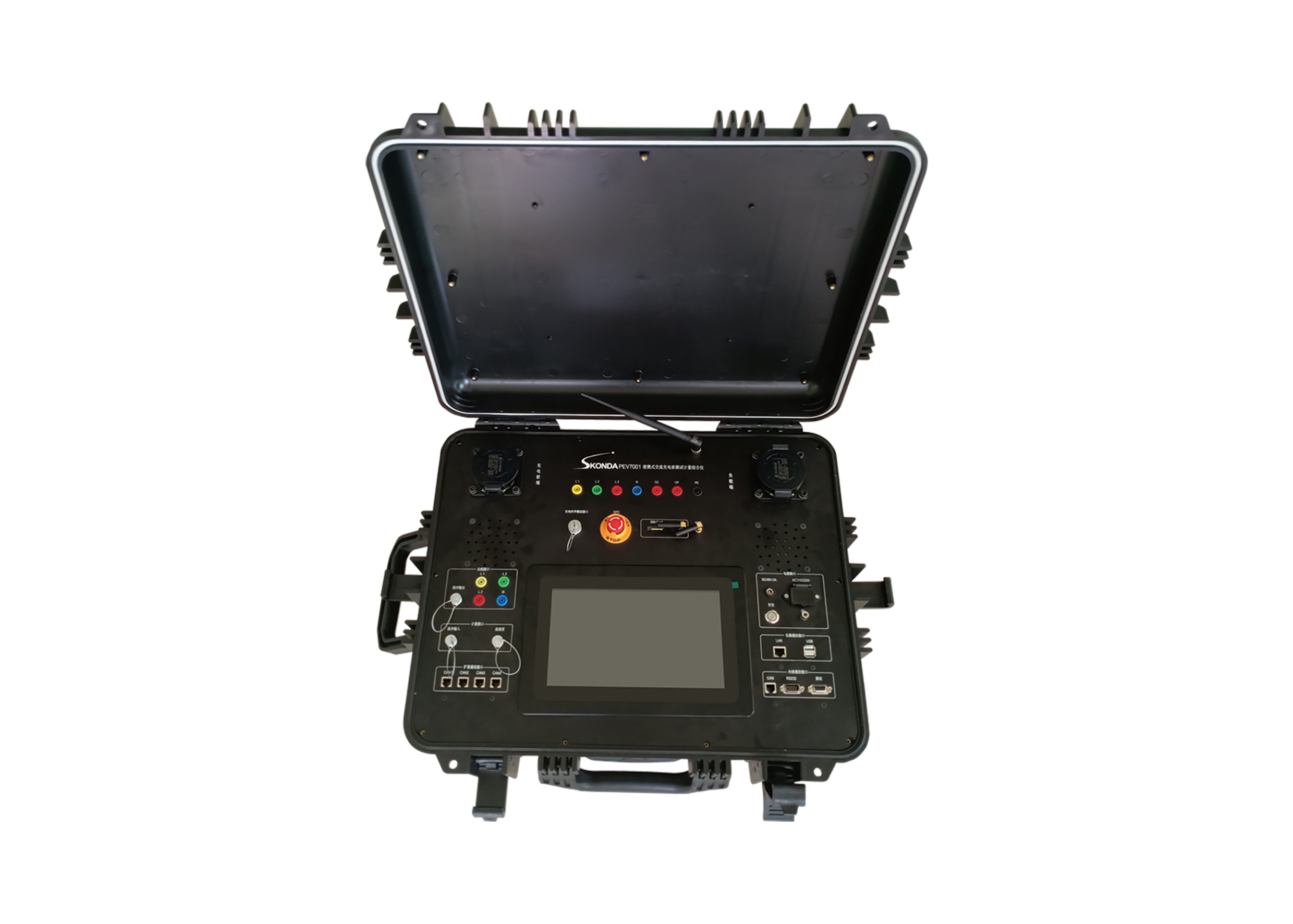

日标便携式直流充电桩模拟测试分析仪PEV7002J

斯康达便携式日标直流充电桩模拟测试分析仪PEV7002J, 用于测试日标直流充电桩互操作性和协议一致性功能。具有日标充电BMS模拟功能，主要应用于新安装直流充电桩、维修后充电桩、升级改型后充电桩的各项性能测试。分析仪具有精度高、体积小、重量轻，便于携带等特点，可满足实验室及现场等多种场合检测与性能测试。

充电协议满足CHAdeMO1.2&2.0标准要求。配置标准连接插座：车辆插座符合IEC62196-3 sheet 3- la标准要求。


◆   产品特点

  • 配合上位机系统平台完成日标互操作性规范测试、协议一致性测试、BMS模拟测试等功能，测试标准符合 CHAdeMOV1.2&V2.0要求

  • 内部集成充电控制导引线路满足CHAdeMOV1.2&2.0标准要求

  • 内部集成电池电压模拟器，电压范围0-1000V, 用于充电桩启动时序流程测试可选配绝缘反接模块：满足对充电机绝缘和反接测试，测试电压接入范围0-1000V,绝缘电阻调整范围 10KQ-610KΩ,步进5 KQ

  • 具有对充电中实时充电电压、电流、继电器状态等实时监控与显示

  • 具有对充电中充电状态StateA-I实时显示。

  • 具有对桩的充电状态实时显示功能，包括D1开关状态、 D2 开关状态、Energizing state。

  • 具有对桩的报文实时显示与解析功能。

  • 具有10寸高清液晶触摸屏，方便用户触摸操作

  • 可硬件模拟断开Connect Proximity Detection线异常测试。


  • 可硬件模拟断开PE 线异常测试

  • 可单独设置车端H100、H101、H102报文，并实时更新到桩端
