电池保护电路包括过充保护、过流/短路保护和过放保护等。该电路是为了在安全的情况下保证过充和放电状态，防止特性劣化。

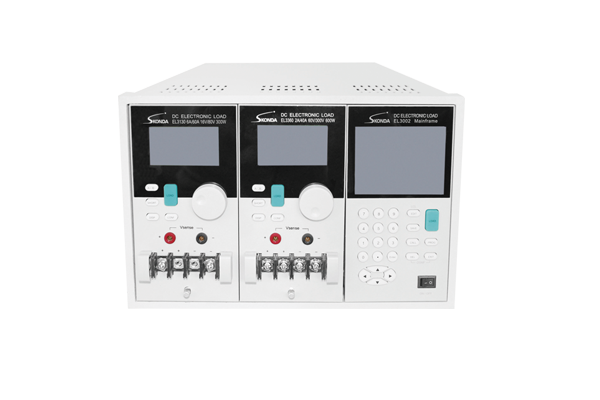

连接方法：将电池更换为电子负载进行测试，串联在电源输出两端。
优点：可以快速检测BMS的上述主要保护特性和保护稳定性（稳定性分析推荐软件）。精度高，适合生产测试（自动测试功能，自动测试，自动判断合格与否）
缺点：无法模拟电池组中单节电芯的电压特性测试。
1、过充保护
当充电器对电池过度充电时，电池内压会因温度升高而升高，需要终止当前的充电状态。此时，集成保护电路IC需要检测电池电压。当达到电池过充电压临界点时，启动过充保护，切断充电电路，停止充电。另外，为了防止因噪声引起过充而误判为过充保护，需要设置延迟时间，且延迟时间不能短于噪声持续时间，以免误判。
测试方法：电子负载通过OVP测试，软件测试，电压增量为正，启动电压低于截止电压。
2、过放保护
在过放电的情况下，电解液会分解，电池特性会变差，导致充电次数减少。为了防止电池处于过放状态，假设电池接负载，当电池电压低于其过放电压检测点时，过放保护将被激活，从而切断放电电路并切断放电，以避免电池过度放电。发生放电并使电池保持在低静态电流待机模式。当电池接入充电器，且电池电压高于过放电压时，可解除过放保护功能。另外，考虑到脉冲放电，过放电检测电路设置了延迟时间以避免误动作。
测试方法：电子负载通过OVP测试和软件测试，电压增量为负，启动电压高于截止电压。
3、过流和短路电流保护
由于不明原因（放电过程中或正负极被金属意外接触物体而损坏）造成过流或短路，为保证安全，必须立即停止放电。同样，过流检测必须设置延迟时间，以防止突然电流流入时发生故障。通常在过流产生后，如果可以消除过流因素，它会恢复到正常状态，正常充电，可以再次进行放电动作。
用户在设计保护电路时非常关心电池是否充满电，同时也考虑到安全问题。
测试方法：电子负载通过OCP测试，软件进行测试。电流增量为正，启动电流低于截止电流。
