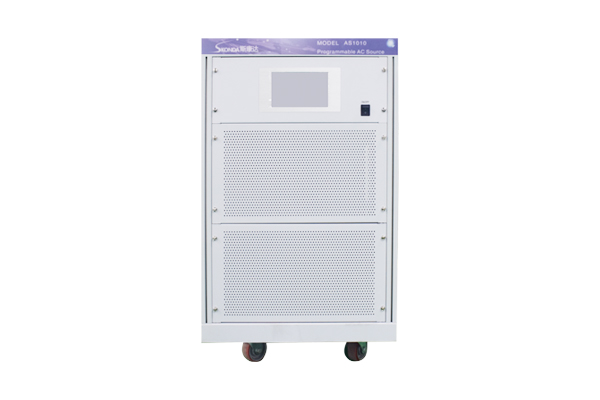

交流变频电源采用PWM脉宽调制技术及IGBT电路设计，具有稳定性高、可靠性高、节能等特点；采用数字控制技术，人机界面显示，操作方便，广泛应用于家用电器制造、电气、电子制造、IT行业、计算机设备制造、实验室检测单位、航空、军工单位、医疗设备、铁路等领域。
1、将交流变频电源输出变压器的抽头解开，用数字示波器测量25V和0V(AMP端)。数字示波器会检查是否为正弦波，如果不是正弦波，则表示功率晶体故障。
2、测试功率晶体管：用仪表夹住C极和E极，如果出现短路，说明功率晶体烧坏。当晶体管确认好后，用数字示波器测量放大器输出是否为正弦波。如果是正弦波，说明维护是正确的。
3、如果以上不是，用数字示波器检查AMP-02A，测量AMP-02A R21(1K/3 ω)下面的信号，如果是正弦波，转动电压旋钮，波形变化则说明AMP-02A是正确的。如果不一致，请更换AMP-02APC板。
4、若AMP-02A正常，则检测AMP-01A，显示板上频率为47-63Hz、50Hz、60Hz、100Hz、200Hz、400Hz显示正确，且CN6波形为正弦波，MAX值为±6V，则先转动变频旋钮Amp-01a是正确的。如果不是，请更换AMP-01A板。
5、连接25V抽头，检查面板电压表，打开电源，不带负载。如果电压表显示则初步已修好。然后添加负载，看看是否有任何异常，如果没有那就OK!
