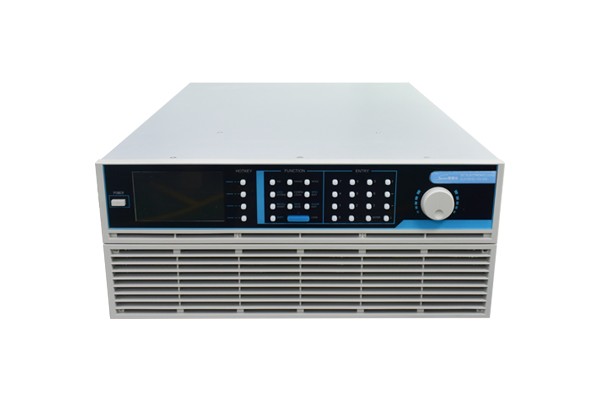

电子负载是控制内部电源装置的MOSFET或晶体管导通的设备，广泛应用于船舶、飞机、发电机组、动力设备实验、老化退化、电参数性能检测、科研、生产、教育等领域。生活中需要用到电池的地方有很多，如钟表、电子秤、闹钟等，电池型号不同，其的容量也不同；同类型电池一样，放电电流不一样，其的容量也不一样。那么怎样利用电子负载来测试电池容量呢？
1、测试前接线：电子负载的接入端与电池的正负极连接，电流过大会影响导线上的压降测量的精准度。由于导线存在电压降，实际测量出的电压值会比真实值要低，可通过远程补偿来解决该问题。
2、设置停止条件：将电子负载设置为电池测试模式，要设置电池放电的停止条件，包括关断电压值、关断电容值、放电时间，当满足任意一个停止条件时，就会停止电池测试。主要设置关断电压值，将关断电容值和放电时间设置为最大值。
3、显示电池放电曲线：通过电子负载上位机测试，将其与计算机相连，启动上位机软件设置停止条件，然后开始电池放电测试，结束测试，上位机可以记录电池电压和容量的关系曲线。
