电池容量测试仪，顾名思义，就是对电池进行放电来测试容量。放电过程无非就是恒流、恒阻或恒功率，达到截止电压后，停止放电将中间容量积分为结果。设计其实比较简单，只要准确就行！可以采用硅器件的散热方式，也可以通过低成本电阻+PWM调制方式来实现。但是作为电池测试工具，一个基本要考虑的问题就是大部分电池都没有过流保护，所以必须要考虑电池反接、炸毁散热管的可能性！需要加反接保护，这样电池反接时没有电流或者电流比较安全！

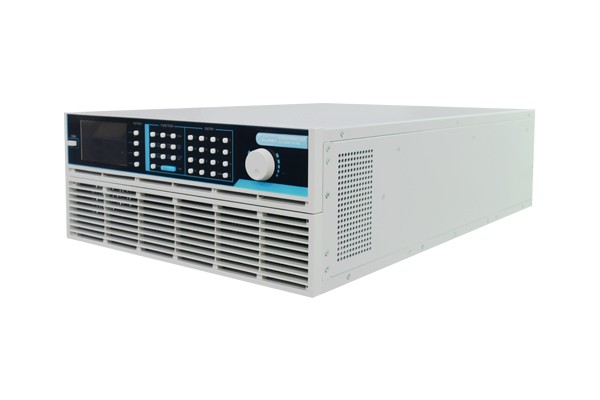

电子负载，用于测试电源。它不需要统计能力。只能通过功率器件的散热方式来测试，因为放电电流需要平滑，否则可能导致电源过载误动作！最简单的电子负载是恒流电子负载。简化电路是运放、功率管、基准和电流采样电路，不需要反接保护（电源有过载保护）。可用于测试老化的常规电源。但是，一个标准的电子负载应该有恒压和恒流两种基本模式。更高级的电子负载还应该有恒阻和恒功率模式，以上四种工作模式必须由硬件完成，可用于控制基本参数。
